Nagios、InfluxDB、Grafana 配合使用，打造新一代展示

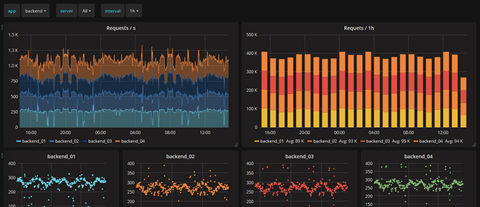

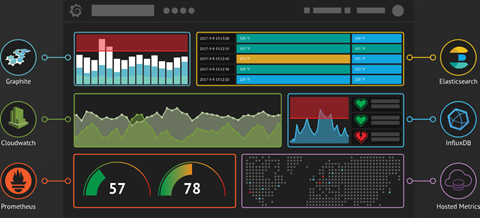

开源展示Grafana 有着炫酷的界面，很受年轻人的喜爱,本文就来说说，怎么把Nagios的数据使用Grafana 展示出来，如下图片来之官网，本文实在Centos7上进行操作










1、准备工作

Ⅰ、安装Nagios这个不多说不会的话，参考博客专门的安装步骤

https://www.qnjslm.com/ITHelp/663.html

Ⅱ、下载相关的软件，这里需要3款

Grafana 、这个不多说，我们的展示工具，可以在不同的系统上进行安装，根据需求进行下载 https://grafana.com/grafana/download?platform

InfluxDB 、这个是数据库，已时间序列来保存数据，是最适合这种监控的数据保存，https://portal.influxdata.com/downloads

Nagflux 、
这个是把监控数据写入到InfluxDB 数据库的插件

https://github.com/Griesbacher/nagflux







2、安装软件

由于我这里就一台服务器，所有的软件都部署在Nagios服务器上

Ⅰ、Grafana 安装

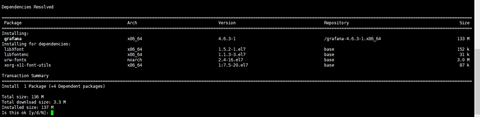

根据官方提示，使用RPM包进行安装，安装包有40M大小

[root@mail opt]#wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-4.6.3-1.x86_64.rpm

[root@mail opt]#yum localinstall grafana-4.6.3-1.x86_64.rpm

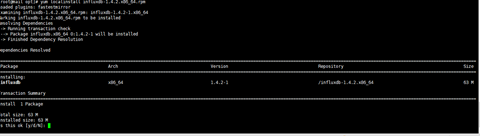

Ⅱ、InfluxDB 安装，也很简单根据官方说明进行，20M左右，不依赖其他组件

[root@mail opt]#wget https://dl.influxdata.com/influxdb/releases/influxdb-1.4.2.x86_64.rpm
[root@mail opt]#yum localinstall influxdb-1.4.2.x86_64.rpm










Ⅲ、Nagflux 安装，这个就没有RPM进行安装，直接下载允许程序，放到我们指定的文件夹下

[root@mail opt]# mkdir /usr/local/nagflux

[root@mail opt]# cd /usr/local/nagflux/

[root@mail nagflux]# wget https://github.com/Griesbacher/nagflux/releases/download/v0.4.1/nagflux

[root@mail nagflux]# chmod +x nagflux //添加可执行权限




3、配置软件

Ⅰ，配置Nagios把性能文件写入到指定的位置(这一步操作比较复杂，修该的内容比较多)

[root@mail nagflux]# pwd

/usr/local/nagflux

[root@mail nagflux]# mkdir nagfluxperfdata //创建目录用于保存Nagios性能数据

[root@mail nagflux]# chown nagios:nagios nagfluxperfdata/ //让Nagios有操作权限

//创建一个脚本来拷贝Nagios主机性能数据，这里这么做是为了以后好扩展，如果我们还需要使用pnp4nagios，就可以在这个脚本中把数据复制一份。

[root@mail nagflux]# vim /usr/local/nagios/libexec/process-host-perfdata-file-bulk

#!/bin/bash

/bin/mv /usr/local/nagios/var/host-perfdata /usr/local/nagflux/nagfluxperfdata/${1}.perfdata.host




//在创建一个copy服务性能数据的脚本

[root@mail nagflux]# vim /usr/local/nagios/libexec/process-service-perfdata-file-bulk




#!/bin/bash

/bin/mv /usr/local/nagios/var/service-perfdata /usr/local/nagflux/nagfluxperfdata/${1}.perfdata.service




修该脚本的权限

[root@mail nagflux]# chown nagios:nagios /usr/local/nagios/libexec/process-host-perfdata-file-bulk

[root@mail nagflux]# chmod +x /usr/local/nagios/libexec/process-host-perfdata-file-bulk

[root@mail nagflux]# chown nagios:nagios /usr/local/nagios/libexec/process-service-perfdata-file-bulk

[root@mail nagflux]# chmod +x /usr/local/nagios/libexec/process-service-perfdata-file-bulk




修该Nagios配置文件，把性能数据保存在文件中

[root@mail nagflux]# vim /usr/local/nagios/etc/nagios.cfg

#启用性能数据

process_performance_data=1

#性能数据保存位置

host_perfdata_file=/usr/local/nagios/var/host-perfdata

service_perfdata_file=/usr/local/nagios/var/service-perfdata

#数据日志保存格式，这里不是默认的注意

host_perfdata_file_template=DATATYPE::HOSTPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tHOSTPERFDATA::$HOSTPERFDATA$\tHOSTCHECKCOMMAND::$HOSTCHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$




service_perfdata_file_template=DATATYPE::SERVICEPERFDATA\tTIMET::$TIMET$\tHOSTNAME::$HOSTNAME$\tSERVICEDESC::$SERVICEDESC$\tSERVICEPERFDATA::$SERVICEPERFDATA$\tSERVICECHECKCOMMAND::$SERVICECHECKCOMMAND$\tHOSTSTATE::$HOSTSTATE$\tHOSTSTATETYPE::$HOSTSTATETYPE$\tSERVICESTATE::$SERVICESTATE$\tSERVICESTATETYPE::$SERVICESTATETYPE$




#文件写入模式这里追加写入

host_perfdata_file_mode=a

service_perfdata_file_mode=a




#设定文件多长时间处理一次，如服务器压力大，时间就延长，单位秒

host_perfdata_file_processing_interval=15

service_perfdata_file_processing_interval=15




#文件处理命令，注意了这个名字不是我们创建的脚本名，虽然名字上看起来一样，这个需要在nagios的Command文件中定义

host_perfdata_file_processing_command=process-host-perfdata-file-bulk

service_perfdata_file_processing_command=process-service-perfdata-file-bulk




Nagios主配置文件就配置完成了，我们可以保存，下面来增加上面最后使用的两条命令

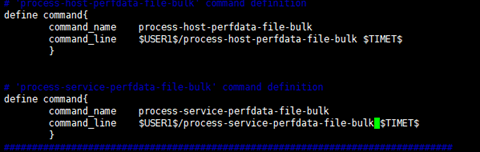

[root@mail nagflux]# vim /usr/local/nagios/etc/objects/commands.cfg




#添加两个命令，在文件最后面添加吧，以便添加错误了

# 'process-host-perfdata-file-bulk' command definition

define command{

command_name process-host-perfdata-file-bulk

command_line $USER1$/process-host-perfdata-file-bulk $TIMET$

}




# 'process-service-perfdata-file-bulk' command definition

define command{

command_name process-service-perfdata-file-bulk

command_line $USER1$/process-service-perfdata-file-bulk $TIMET$

}




重启Nagios进程

[root@mail nagflux]# systemctl restart nagios

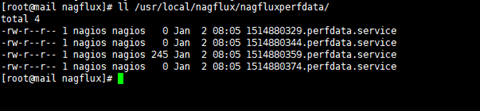

稍等一分钟确认我们的目录下面是否有数据，有就OK，继续下一步，没有回头验证那一步错误了，说明我这里看到有空文件，是因为我没有添加监控，就一个默认监控，空文件不会影响使用，可以加大文件处理的频率。

[root@mail nagflux]# ll /usr/local/nagflux/nagfluxperfdata/







Ⅱ、InfluxDB配置和启动

默认我们不需要去配置他，就可以运行，如果你在生产上使用，可能你的数据需要放在可靠的数据盘上，这里你可以修该数据存储路径，认证信息

配置文件 [root@mail influxdb]# vim /etc/influxdb/influxdb.conf




[meta]

#存放数据库元数据

dir = "/var/lib/influxdb/meta"

[data]

#存放最终存储的数据，文件以.tsm结尾

dir = "/var/lib/influxdb/data"

#存放预写日志文件

wal-dir = "/var/lib/influxdb/wal"

启用influxdb

[root@mail influxdb]# systemctl start influxd




使用客户端进行验证

使用自带的客户端工具连接到数据库

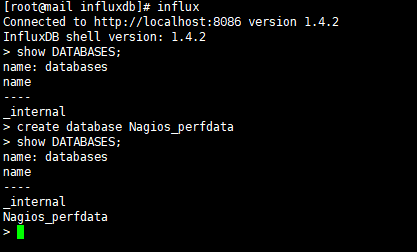

[root@mail influxdb]# influx

查看现有数据库

> show DATABASES;

#创建一个管理账户

> CREATE USER "admin" WITH PASSWORD '********' WITH ALL PRIVILEGES




再次修该配置文件，启用登陆认证，记住得先创建管理员账号。在修该这一步

[http]

enabled = true

bind-address = ":8086"

auth-enabled = true




重启数据库服务，进行登陆验证，数据库就搞定!




[root@mail log]# influx -username 'admin' -password '*******'




Ⅲ、配置nagflux，把导出来的Nagios性能数据写入到influxdb中

#进入到我们的安装目录中

[root@mail influxdb]# cd /usr/local/nagflux

#创建目录存储nagflux临时缓存文件

[root@mail nagflux]# mkdir Spool

#创建存储日志的目录

[root@mail nagflux]# mkdir log

#创建配置文件，按照我的方法安装的默认是没有这个文件。

[root@mail nagflux]# vim config.gcfg




#主文件处理配置

[main]

#Nagios性能数据的位置，这里是我们脚本拷贝过来的目录

NagiosSpoolfileFolder = "/usr/local/nagflux/nagfluxperfdata"

NagiosSpoolfileWorker = 1

InfluxWorker = 2

MaxInfluxWorker = 5

#文件位置随便指定一个

DumpFile = "/usr/local/nagflux/nagflux.dump"

#这个是nagflux临时处理暂存目录

NagfluxSpoolfileFolder = "/usr/local/nagflux/Spool"

FieldSeparator = "&"

BufferSize = 1000

FileBufferSize = 65536

#保存目标我们使用Influxdb

DefaultTarget = "Influxdb"

#日志保存设置

[Log]

LogFile = "/usr/local/nagflux/log/nagflux.log"

MinSeverity = "INFO"




#ubfluxdb全局设置，主要是允许创建数据库

[InfluxDBGlobal]

CreateDatabaseIfNotExists = true

NastyString = ""

NastyStringToReplace = ""

HostcheckAlias = "hostcheck"




#指定数据库，NagiosPerfdata这里就是数据库名称，会自动创建的

[InfluxDB "NagiosPerfdata"]

Enabled = true

Version = 1.4.2

#influxdb的API接口地址，默认是8086端口

Address = "http://127.0.0.1:8086"

#这里指定用户名密码，必须有管理员权限

Arguments = "precision=ms&u=admin&p=**********&db=NagiosPerfdata"

StopPullingDataIfDown = true

#这里配置这个主要是排除日志中一直报的错误，如果没有livestatus，没有用途

[Livestatus]

Type = "tcp"

Version = "Icinga2"




#修该完成后手动启动测试，这个时候会一直停留在这里

[root@mail nagflux]# ./nagflux

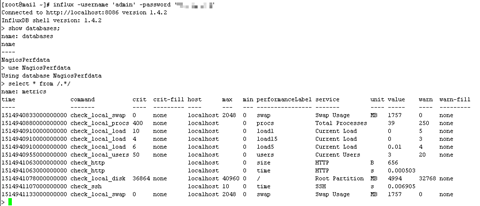

我们另启动一个shell窗口登陆数据库进行数据查询。

[root@mail ~]# influx -username 'admin' -password '*******'

#查看数据库是否被创建

> show databases;

#切换到数据库

> use NagiosPerfdata

#查看是否有数据，如果数据比较多，使用limit进行现在

> select * from /.*/ limit 5




如果不是这个效果，等待一两分钟，还是没数据的话，往上翻翻，确认错误

返回刚才的窗口ctrl + c 结束运行

把nagflux做成系统服务进行管理,这里是centos\redhat 7上进行添加使用systemd

[root@mail ~]# cd /usr/lib/systemd/system/

[root@mail system]# vim nagflux.service

[Unit]

Description= Nagios per data insert Influx db

Documentation=https://github.com/Griesbacher/nagflux

After=network-online.target




[Service]

User=root

Group=root

ExecStart=/usr/local/nagflux/nagflux -configPath /usr/local/nagflux/config.gcfg

Restart=on-failure




[Install]

WantedBy=multi-user.target

Alias=nagflux.service




把服务注册到开机启动中

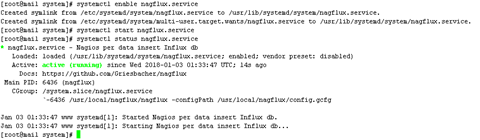

[root@mail system]# systemctl enable nagflux.service

[root@mail system]# systemctl start nagflux.service

[root@mail system]# systemctl status nagflux.service







好了，到这里nagflux配置完成




Ⅳ、Grafana 配置

我们不需要修改相关的配置，直接运行即可，配置文件在/etc/grafana/grafana.ini

我们启动相关服务

[root@mail system]# systemctl enable grafana-server.service

[root@mail system]# systemctl start grafana-server.service

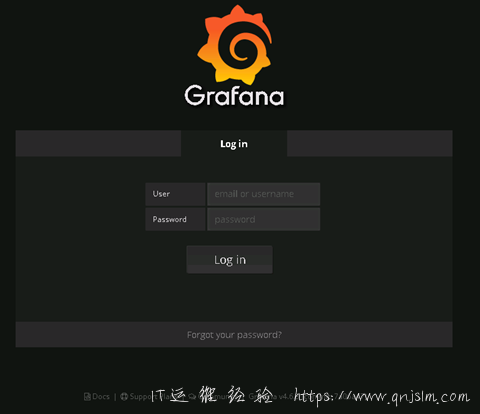

访问WEB控制台,默认端口3000，默认的用户名和密码都是admin

http://www.alexdu.cf:3000

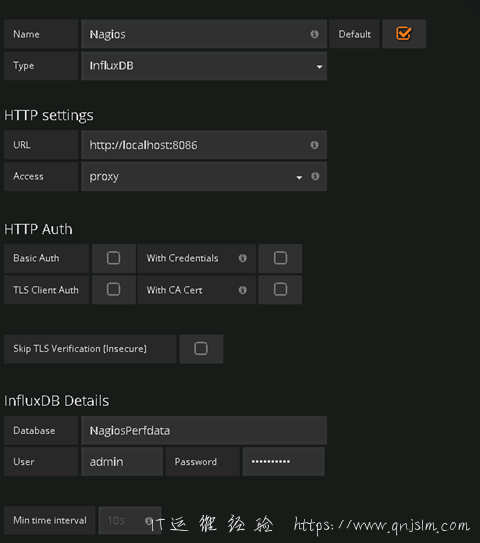

添加数据源，点击Add data source




填写相关信息

Name ：　Nagios

Type : InfluxDB

URL : http://localhost:8086

Access : proxy

Database : NagiosPerfdata

User : admin

Password : ********

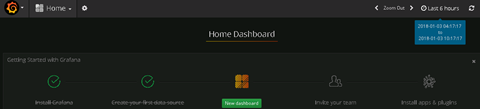

再次回到主页，我们选择新建dashboard

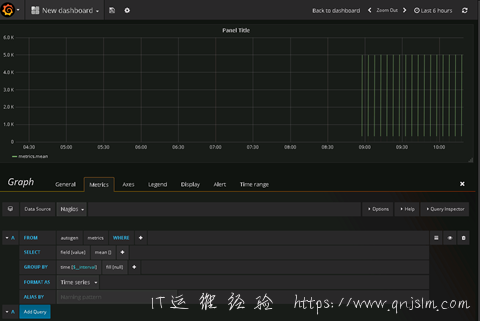

可以看到可以正常出图




这里我就不做过多演示，因为我这里没有相关数据。
